產品詳情技術(shu)參數特點
小尺寸體積比※約削減50%
※與EX-10系列相比

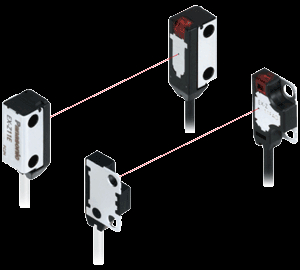

采用無引線焊接貼裝的新型半導體封裝技術，實現最薄3mm機殼。即便是過去只有光纖頭才能安裝的狹窄空間，而今也可輕松自如地裝入。同時，內置有放大器，無需另外安裝放大器，可節省空間。
微小物體的檢測
無狹縫罩檢測出?0.3mm的微小物體 [EX-Z11□]
在傳感器的本體前面內置狹縫罩。另外銷售的產品中無狹縫罩，也實現了最小尺寸?0.3mm的檢測精度。
可遠距離檢測出?1.0mm的微小物體[EX-Z13□]
由(you)于采(cai)用“高亮度四元素(su)紅(hong)色LED”，投光(guang)量長期(qi)穩定，光(guang)量也得到提高。雖然尺寸小(xiao)，但是正面(mian)/側面(mian)檢測型均可(ke)在500mm的(de)遠(yuan)距(ju)離檢測出?1.0mm的(de)微小(xiao)物(wu)體。同時，因為也能特別清(qing)晰地看見光(guang)點(dian)，可(ke)輕而易(yi)舉地進(jin)行檢查(cha)位置的(de)確認。![可遠距離檢測出φ1.0mm的微小物體 [EX-Z13□]](//device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ex-z/images/pic05.jpg)
適用于各種場合
耐彎曲電纜型 全機型系列陣容
全機型都備有耐彎曲電纜類型，并且耐彎曲性得到了進一步提高。
顧客可根據不同的用途加以選擇。客可根據不同的用途加以選擇。
同時，標準型的導線直徑繼續保持?2.0mm電纜外徑，比EX-10系列變得更細，電纜的布線輕松自如。
保護結構IP67
因采用保護結構IP67，即使是會濺到水的生產線也盡可放心。
同時，傳感器安裝支架及螺絲，均備有不易生銹的不銹鋼制產品配件。
注意: 如果在檢測(ce)過(guo)程中淋上水，有時會(hui)檢測(ce)到(dao)水。
選配件
安裝用支架更加豐富!
安裝用支架也更加豐富，包括便于穿透墻壁進行檢測的背面安裝用墊片（1種）及傳感
器安(an)裝構件（3種），拓寬(kuan)了(le)傳感器安(an)裝的(de)幅度。
規格
種類 透過型 正面檢測 側面檢測 正面檢測 側面檢測 正面檢測 側面檢測 型號
(注2)入光時
ONEX-Z11FA
(-P)(-R)EX-Z11A
(-P)(-R)EX-Z12FA
(-P)(-R)EX-Z12A
(-P)(-R)EX-Z13FA
(-P)(-R)EX-Z13A
(-P)(-R)非入光時
ONEX-Z11FB
(-P)(-R)EX-Z11B
(-P)(-R)EX-Z12FB
(-P)(-R)EX-Z12B
(-P)(-R)EX-Z13FB
(-P)(-R)EX-Z13B
(-P)(-R)適用的規格及認證 CE標志(EMC指令、RoHS指令)、UKCA標志(EMC標準、RoHS標準)、UL/c-UL認證 檢測距離 50mm 200mm 500mm 最小檢測物體 ?0.3mm不透明體
（完全遮光物體）
(投光?受光器設
定距離50mm)?0.5mm不透明體
（完全遮光物體）
(投光?受光器設
定距離200mm)?1.0mm不透明體
（完全遮光物體）
(投光?受光器設
定距離500mm)應差
(遲滯)- 重復精度
(檢測軸直角方向)0.02mm以下 0.03mm以下 0.05mm以下 電源電壓 12～24V DC±10% 脈動P-P10%以下 消耗電流 投光器：10mA以下、受光器：10mA以下 輸出 <NPN輸出型>
NPN開路集電極晶體管
? 最大流入電流：20mA
? 外加電壓：30V DC以下（輸出和0V間）
? 殘留電壓： 1.5V以下（流入電流20mA）
<PNP輸出型>
PNP開路集電極晶體管
? 最大流出電流：20mA
? 外加電壓：30V DC以下（輸出和＋V間）
? 殘留電壓： 1.5V以下（流出電流20mA）短路保護 配備 響應時間 0.5ms以下 工作狀態指示燈 橙色LED(輸出ON時點亮) 穩定指示燈 綠色LED(穩定入光時，穩定非入光時點亮) 耐
環
境
性保護構造 IP67（IEC） 使用環境溫度 -10～+55℃（注意不可結露、結冰）、存儲時：-30～+70℃ 使用環境濕度 35～85%RH、存儲時：35～85%RH 使用環境照度 白熾燈：受光面照度5,000?x以下 耐電壓 AC1,000V 1分鐘 所有充電部與外殼之間 絕緣電阻 所有充電部與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10～500Hz 雙振幅3mm（MAX.20G） X，Y和Z方向各2小時 耐沖擊 頻率500m/s2（約50G） X，Y和Z方向各3次 投光元件 紅色LED（投光波峰波長: 650nm，變調式） 接地方式 浮動 材質 本體外殼: PBT，鏡頭: 聚碳酸脂，支架部: SUS304(正面檢測型 背面部SUS301) 電纜(注3) 帶0.1mm23芯(投光器2芯） 橡膠絕緣電纜2m 電纜延長 0.3mm2以上的電纜，投光 ? 受光器各全長最長可延長到50m 重量 本體重量: 投光 ? 受光器各自約15g，包裝重量:約35g 附件 M2安裝螺絲: 1套(正面檢測型: 長度6mm，側面檢測型: 長度10mm) (注1): 未指定的測量條件為使用環境溫度=+23℃。 (注2): 型號名附有"-P"的機型為PNP輸出型，附有"-R"的機型為耐彎曲電纜型。 (注3): 耐彎曲電纜型，帶0.1mm23芯(投光器2芯)耐彎曲橡膠絕緣電纜2m。 產品詳情技術參數特點
小尺寸體積比※約削減50%
※與EX-10系列相比
采用無引線焊接貼裝的新型半導體封裝技術，實現最薄3mm機殼。即便是過去只有光纖頭才能安裝的狹窄空間，而今也可輕松自如地裝入。同時，內置有放大器，無需另外安裝放大器，可節省空間。微小物體的檢測
無狹縫罩檢測出?0.3mm的微小物體 [EX-Z11□]
在傳感器的本體前面內置狹縫罩。另外銷售的產品中無狹縫罩，也實現了最小尺寸?0.3mm的檢測精度。可遠距離檢測出?1.0mm的微小物體[EX-Z13□]
由于采用“高亮度四元素(su)紅色LED”，投(tou)光量(liang)長期穩定，光量(liang)也得到提高。雖(sui)然尺寸小，但是正面(mian)/側面(mian)檢(jian)測型均可(ke)在(zai)500mm的(de)遠距離檢(jian)測出?1.0mm的(de)微小物(wu)體。同時，因為也能特別清晰地看見光點，可(ke)輕(qing)而易舉(ju)地進行檢(jian)查位置的(de)確(que)認。適用于各種場合
耐彎曲電纜型 全機型系列陣容
全機型都備有耐彎曲電纜類型，并且耐彎曲性得到了進一步提高。
顧客可根據不同的用途加以選擇。客可根據不同的用途加以選擇。
同時，標準型的導線直徑繼續保持?2.0mm電纜外徑，比EX-10系列變得更細，電纜的布線輕松自如。保護結構IP67
因采用保護結構IP67，即使是會濺到水的生產線也盡可放心。
同時，傳感器安裝支架及螺絲，均備有不易生銹的不銹鋼制產品配件。
注意: 如果在(zai)檢測過程中(zhong)淋上水，有時會檢測到(dao)水。選配件
安裝用支架更加豐富!
安裝用支架也更加豐富，包括便于穿透墻壁進行檢測的背面安裝用墊片（1種）及傳感
器安裝構件（3種），拓(tuo)寬了傳感器安裝的幅度。規格
種類 透過型 正面檢測 側面檢測 正面檢測 側面檢測 正面檢測 側面檢測 型號
(注2)入光時
ONEX-Z11FA
(-P)(-R)EX-Z11A
(-P)(-R)EX-Z12FA
(-P)(-R)EX-Z12A
(-P)(-R)EX-Z13FA
(-P)(-R)EX-Z13A
(-P)(-R)非入光時
ONEX-Z11FB
(-P)(-R)EX-Z11B
(-P)(-R)EX-Z12FB
(-P)(-R)EX-Z12B
(-P)(-R)EX-Z13FB
(-P)(-R)EX-Z13B
(-P)(-R)適用的規格及認證 CE標志(EMC指令、RoHS指令)、UKCA標志(EMC標準、RoHS標準)、UL/c-UL認證 檢測距離 50mm 200mm 500mm 最小檢測物體 ?0.3mm不透明體
（完全遮光物體）
(投光?受光器設
定距離50mm)?0.5mm不透明體
（完全遮光物體）
(投光?受光器設
定距離200mm)?1.0mm不透明體
（完全遮光物體）
(投光?受光器設
定距離500mm)應差
(遲滯)- 重復精度
(檢測軸直角方向)0.02mm以下 0.03mm以下 0.05mm以下 電源電壓 12～24V DC±10% 脈動P-P10%以下 消耗電流 投光器：10mA以下、受光器：10mA以下 輸出 <NPN輸出型>
NPN開路集電極晶體管
? 最大流入電流：20mA
? 外加電壓：30V DC以下（輸出和0V間）
? 殘留電壓： 1.5V以下（流入電流20mA）
<PNP輸出型>
PNP開路集電極晶體管
? 最大流出電流：20mA
? 外加電壓：30V DC以下（輸出和＋V間）
? 殘留電壓： 1.5V以下（流出電流20mA）短路保護 配備 響應時間 0.5ms以下 工作狀態指示燈 橙色LED(輸出ON時點亮) 穩定指示燈 綠色LED(穩定入光時，穩定非入光時點亮) 耐
環
境
性保護構造 IP67（IEC） 使用環境溫度 -10～+55℃（注意不可結露、結冰）、存儲時：-30～+70℃ 使用環境濕度 35～85%RH、存儲時：35～85%RH 使用環境照度 白熾燈：受光面照度5,000?x以下 耐電壓 AC1,000V 1分鐘 所有充電部與外殼之間 絕緣電阻 所有充電部與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10～500Hz 雙振幅3mm（MAX.20G） X，Y和Z方向各2小時 耐沖擊 頻率500m/s2（約50G） X，Y和Z方向各3次 投光元件 紅色LED（投光波峰波長: 650nm，變調式） 接地方式 浮動 材質 本體外殼: PBT，鏡頭: 聚碳酸脂，支架部: SUS304(正面檢測型 背面部SUS301) 電纜(注3) 帶0.1mm23芯(投光器2芯） 橡膠絕緣電纜2m 電纜延長 0.3mm2以上的電纜，投光 ? 受光器各全長最長可延長到50m 重量 本體重量: 投光 ? 受光器各自約15g，包裝重量:約35g 附件 M2安裝螺絲: 1套(正面檢測型: 長度6mm，側面檢測型: 長度10mm) (注1): 未指定的測量條件為使用環境溫度=+23℃。 (注2): 型號名附有"-P"的機型為PNP輸出型，附有"-R"的機型為耐彎曲電纜型。 (注3): 耐彎曲電纜型，帶0.1mm23芯(投光器2芯)耐彎曲橡膠絕緣電纜2m。 ONLINE MESSAGE
