產品詳情(qing)技(ji)術參(can)數特點

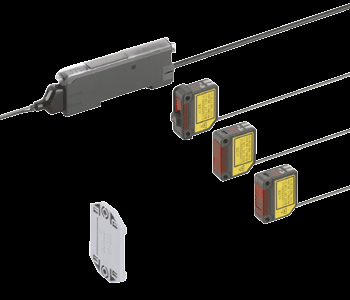

準備了可對應各類應用程序的6種激光感應頭
行業標準安裝間距
檢測頭的(de)安裝間距為25.4mm，和(he)小型光(guang)(guang)電傳(chuan)感器(qi)CX-400 Ver.2系列具有相同的(de)行業標(biao)準。更換小型光(guang)(guang)電傳(chuan)感器(qi)為激光(guang)(guang)傳(chuan)感器(qi)時，亦可原(yuan)封不動(dong)地使用(yong)安裝支(zhi)架。
簡單易行的光點調整 [長檢測距離光點反射型 / 長檢測距離線性反射型]
在檢測頭(tou)的背面安裝(zhuang)有光點調節器，因此可在觀察光點的同時(shi)進(jin)行(xing)簡單(dan)調整。另外(wai)，由(you)于需要使用螺絲(si)刀進(jin)行(xing)調整，因此可避免維修時(shi)的手動誤(wu)操作(zuo)。
配備FDA / JIS / IEC級別1型產品系列 [LS-H91(F)-A、LS-H21(F)-A]
級別(bie)1型，光(guang)點可視(shi)。可很輕易(yi)地對準光(guang)軸(zhou)。
![配備FDA / JIS / IEC級別1型產品系列 [LS-H91(F)-A、LS-H21(F)-A]](//device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ls/images/pic21.jpg)
備有光軸微調支架 [MS-CX-11]
即使在安(an)裝傳感器后，也可在上下、左右方向(xiang)進行各4°的微調。可實現雙向(xiang)(縱向(xiang)、橫向(xiang))安(an)裝。
![備有光軸微調支架 [MS-CX-11]](//device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ls/images/pic22.jpg)
設定簡單·雙重顯示
雙面分別搭載大(da)型4位數字顯示(shi)。能夠在確(que)認(ren)當(dang)前(qian)入光(guang)量(紅色顯示(shi))的同時(shi)，方便(bian)地設(she)定最佳(jia)基準(zhun)值(綠色顯示(shi))。
2個開關，操作簡便
操作開(kai)關僅有大(da)型MODE按鈕和大(da)型突出開(kai)關2個。
省配線、省空間
采用ONE SHOT電纜可節省配線(連接器型)。
能夠減少轉接(jie)(jie)端(duan)子座的(de)接(jie)(jie)點數(shu)(shu)量和工時，有助于節省空間(jian)。另外，LS-400系列(lie)的(de)傳(chuan)感(gan)(gan)(gan)器可與(yu)數(shu)(shu)字光纖傳(chuan)感(gan)(gan)(gan)器/系列(lie)等(deng)連接(jie)(jie)器型傳(chuan)感(gan)(gan)(gan)器橫向連接(jie)(jie)。
注意(yi)事項： 通信方(fang)式等因放(fang)大(da)器的(de)不同(tong)而(er)不同(tong)，連接各放(fang)大(da)器時(shi)，請確認各放(fang)大(da)器的(de)使(shi)用說明書后再進行使(shi)用。
保養及預防維護更方便、帶上位通信功能的新型產品閃亮登場！ [LS-403]
支持網絡通信
利(li)用開(kai)放式(shi)總線對應通信單元SC-GU3系列，可(ke)與開(kai)放式(shi)網絡CC-Link / DeviceNet / EtherCAT連(lian)接(jie)。可(ke)使用PLC、機實施監控及(ji)各種設定(ding)。
※ CC-Link是三菱電機株式會社的注冊商標。
DeviceNet?是、ODVA(Open DeviceNet Vender Association, Inc.)的注冊商標。
EtherCAT?是、Beckhoff Automation GmbH的注冊商標。※ 關于SC-GU3系列，詳細請參考頁面。 節省維護工時裝備基準值追蹤周期設定功能
為追蹤長期的環境變化(灰塵等)引起的投光量變化，可按照任意周期確認入光量，并自動對基準值進行重新設定。
從而有助(zhu)于減少維護工時。
MODE NAVI 定制功能
從應答時(shi)間(jian)、M.G.S.功(gong)能、數據庫負載、投光停(ting)止功(gong)能、D-CODE中選擇您經常使(shi)用的功(gong)能，只需將其收入到CUSTOM模式中，即可簡(jian)單完成變更(geng)設置。
確實感應微小差異（M.G.S.功能）
近距離感應時，和檢測到透明體·微小物體時，可以調節感應器的受光靈敏度，從3個分檔（U-LG時為4個分檔）中選擇最佳設定。
并且，即使改變受光靈敏(min)度，傳感器的應(ying)答時(shi)間(jian)也(ye)不會發生變化(hua)。
可進行外部輸入的電纜型
電纜(lan)型LS-401-C2裝(zhuang)備（5芯）外部(bu)(bu)輸(shu)入線。建議進行裝(zhuang)置外部(bu)(bu)教導和(he)停止激(ji)(ji)光(guang)投(tou)光(guang)時(shi)使(shi)用，或作為單體使(shi)用激(ji)(ji)光(guang)感應器(qi)時(shi)。
最多可密集安裝4個感應頭
通過(guo)自動干涉(she)防止(zhi)功能，最多(duo)可防止(zhi)4個(ge)感應頭的干涉(she)。
裝備投光停止功能
當不希望激光光點進入(ru)圖像處理機器(qi)的視野(ye)時，可通過外部輸入(ru)發出的投光停止(zhi)信號，停止(zhi)激光放射。
設定狀態一目了然（D-CODE）
用8位編碼表示放大(da)器(qi)的(de)設定狀態。方便進行遠距離的(de)作(zuo)業指示和后續跟進。
規格
種類 同軸型回歸反射型 級別2 級別1 型
號IEC/EN/JIS/GB/KC
適合類型LS-H92 LS-H91 LS-H91-A FDA(注2)/IEC/EN/JIS
適合類型LS-H92F LS-H91F LS-H91F-A 適合放大器 LS-401(P)、LS-401(P)-C2、LS-403 檢
測
距
離LONG 0.2?30m
(注3)0.1?7m
(注3)0.1?5m
(注3)STD 0.2?20m
(注3)0.1?5m
(注3)0.1?3m
(注3)FAST 0.2?10m
(注3)0.1?3m
(注3)0.1?1m
(注3)H-SP 工作狀態指示燈 橙色LED(放大器輸出ON時亮起) 激光投光指示燈 綠色LED(激光投光時亮起) 光點調節器 - 環
境
性
能保護構造 IP40(IEC) 使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：－20～＋70℃ 使用環境濕度 35～85％RH，存儲時：35～85％RH 使用環境照明度 白熾燈：受光面照明度3,000lx以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10～500Hz 雙振幅1.5mm或者最大加速度98m/s2 X,Y和Z方向各2小時 耐沖擊 加速度98m/s2(約10G) X,Y和Z方向各3次 投
光
元
件IEC/EN/JIS/GB/KC
適用類型紅色半導體激光
2級(IEC/EN/JIS/GB/KC)
最大輸出：3mW
投光波峰波長：655nm紅色半導體激光
2級(IEC/EN/JIS/GB/KC)
最大輸出：1mW
投光波峰波長：655nmFDA(注2) /IEC/EN/JIS
適用類型
(注2)紅色半導體激光
2級(FDA/IEC/EN/JIS)
最大輸出：3mW
投光波峰波長：655nm紅色半導體激光
2級(FDA/IEC/EN/JIS)
最大輸出：1mW
投光波峰波長：655nm材質 外殼：PBT(安裝部：PEI)、透鏡罩：丙烯 電纜 0.1mm2 單芯平行雙線屏蔽電纜，長2m(帶放大器連接器)(注4) 重量 ＜LS-H92＞
本體重量：約30g
包裝重量：約70g
＜LS-H92F＞
本體重量：約30g
包裝重量：約60g＜LS-H91＞
本體重量：約30g
包裝重量：約55g
＜LS-H91F＞
本體重量：約30g
包裝重量：約50g＜LS-H91-A＞
本體重量：約30g
包裝重量：約55g
＜LS-H91F-A＞
本體重量：約30g
包裝重量：約50g附件 RF-230(反射鏡)：1個
＜LS-H92＞
警告標簽：1套(IEC/EN/JIS/GB/KS)
＜LS-H92F＞
警告標簽：1套(IEC/EN/JIS)RF-330(反射鏡)：1個
＜LS-H91＞
警告標簽：1套(IEC/EN/JIS/GB/KS)
＜LS-H91F＞
警告標簽：1套(IEC/EN/JIS)RF-330(反射鏡)：1個
＜LS-H91-A＞
無附帶標簽
＜LS-H91F-A＞
說明標簽：1套 (IEC/EN/JIS)(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：本產品根據Laser Notice No.56規定，除了符合IEC 60825-1 Ed.3之外，還符合FDA規則（FDA 21 CFR 1040.10和1040.11）。
(注3)：檢測距離為相對于反射鏡RF-330[LS-H92(F)為RF-230]的數值。另外，檢測距離表示反射鏡的可設范圍。亦可在0.1m[LS-H92(F)為0.2m]以下的距離檢測物體。
同軸型回歸反射型在近距離檢測理論上的鏡面體或光線容易擴散的物體時，可能會因發生偏光的光線不穩定而導致無法檢測。
此時請采取以下措施。
措施
·利用放大器的M.G.S.功能降低受光靈敏度值。
·變更反應時間。
·使檢測頭遠離檢測物體。
(注4)：電纜不(bu)可(ke)延長。種類 擴散反射型 長檢測距離光點反射型 長檢測距離
線性反射型級別2 級別1 型
號IEC/EN/JIS/GB/KC
適用類型LS-H21 LS-H21-A LS-H22
(注3)FDA(注2)/IEC/EN/JIS
適用類型LS-H21F LS-H21F-A LS-H22F
(注3)適用放大器 LS-401(P)、LS-401(P)-C2、LS-403 檢
測
距
離LONG 30?1,000mm 30?500mm 30?1,000mm STD 30?500mm 30?250mm 30?500mm FAST 30?300mm 30?150mm 30?300mm H-SP 工作狀態指示燈 橙色LED(放大器輸出ON時亮起) 激光透光指示燈 綠色LED(激光投光時亮起) 光電調節器 配備多圈調節器 環
境
性
能保護構造 IP40(IEC) 使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：－20～＋70℃ 使用環境濕度 35～85％RH，存儲時：35～85％RH 使用環境照明度 白熾燈：受光面照明度3,000lx以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10～500Hz 雙振幅1.5mm或者最大加速度98m/s2 X,Y和Z方向各2小時 耐沖擊 加速度98m/s2(約10G) X,Y和Z方向各3次 投
光
元
件IEC/EN/JIS/GB/KC
適用類型紅色半導體激光
2級(IEC/EN/JIS/GB/KC)
最大輸出：3mW
投光波峰波長：655nm紅色半導體激光
1級(IEC/EN/JIS/GB/KC)
最大輸出：1mW
投光波峰波長：655nm紅色半導體激光
2級(IEC/EN/JIS/GB/KC)
最大輸出：3mW
投光波峰波長：655nmFDA(注2)/IEC/EN/JIS
適用類型紅色半導體激光
2級(FDA/IEC/EN/JIS)
最大輸出：3mW
投光波峰波長：655nm紅色半導體激光
1級(FDA/IEC/EN/JIS)
最大輸出：1mW
投光波峰波長：655nm紅色半導體激光
2級(FDA/IEC/EN/JIS)
最大輸出：3mW
投光波峰波長：655nm材質 外殼：PBT(安裝部：PEI)、透鏡罩：丙烯 電纜 0.1mm2 單芯平行雙線屏蔽電纜，長2m(帶放大器連接器)(注4) 重量 ＜LS-H21＞
本體重量：約30g
包裝重量：約50g
＜LS-H21F＞
本體重量：約30g
包裝重量：約45g＜LS-H21-A＞
本體重量：約30g
包裝重量：約50g
＜LS-H21F-A＞
本體重量：約30g
包裝重量：約45g＜LS-H22＞
本體重量：約30g
包裝重量：約50g
＜LS-H22F＞
本體重量：約30g
包裝重量：約45g附件 ＜LS-H21＞
警告標簽：1套(IEC/EN/JIS/GB/KS)
＜LS-H21F＞
警告標簽：1套(IEC/EN/JIS)＜LS-H21-A＞
無附帶標簽
＜LS-H21F-A＞
說明標簽：1套(IEC/EN/JIS)LS-MR1(線性反射用透鏡附件) ：1個
＜LS-H22＞
警告標簽：1套(IEC/EN/JIS/GB/KS)
＜LS-H22F＞
警告標簽：1套(IEC/EN/JIS)(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：本產品根據Laser Notice No.56規定，除了符合IEC 60825-1 Ed.3之外，還符合FDA標準（FDA 21 CFR 1040.10和1040.11）。
(注3)：LS-H22(F)是長檢測距離光點反射型LS-H21(F)和線性反射用透鏡附件LS-MR1的成套型號。實際的產品型號為LS-H21(F)。
(注4)：電纜(lan)不可延長。種類 連接器型 電纜型 帶上位通信功能 型
號NPN輸出 LS-401 LS-403 LS-401-C2 PNP輸出 LS-401P - LS-401P-C2 電源電壓 12～24V DC±10％ 脈動P-P10％以下 功耗 通常工作時：950mW以下(電源電壓24V時，消耗電流40mA以下)，ECO模式下：780mW以下(電源電壓24V時，消耗電流33mA以下) 輸出
(輸出1、輸出2)<NPN輸出型>
NPN開路集電極晶體管
?最大流入電流：100mA(LS-403為50mA)(注2)
?·外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：1.5V以下[流入電流為100mA(LS-403為50mA)(注2)]
<PNP輸出型>
PNP開路集電極晶體管
?最大源電流：100mA(注2)
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：1.5V以下[源電流為100mA(注2)]輸出動作 可用突出開關選擇入光時ON/非入光時ON短 短路保護 配備 反應時間 80μs以下(H-SP)、150μs以下(FAST)、500μs以下(STD)、4ms以下(U-LG) 可用突出開關選擇 外部輸入
(投光停止
全自動教導/限定教導)- <NPN輸出型>
NPN無觸點輸入
?信號條件：High … +5V～+V或斷開
Low … 0～+2V(源電流0.5mA以下)
?輸入阻抗：約10kΩ
<PNP輸出型>
PNP無觸點輸入
?信號條件：High … ＋4V～＋V(流入電流3mA以下)
Low … 0～＋0.6V或斷開
?輸入阻抗：約10kΩ工作狀態指示燈 橙色LED(輸出1、2 ON時亮起) 激光投光指示燈 綠色LED(激光投光時亮起) Select指示燈 黃色LED(選擇輸出1、2時亮起) MODE指示燈 RUN ：綠色LED、TEACH·L/D·TIMER·CUST·PRO ：黃色LED 數字顯示 4位(綠色)+4位(紅色) LED顯示 靈敏度設定方法 通常模式：2點教導/限定教導/全自動教導/手動調節
窗口對比模式：教導(1點、2點、3點)/手動調節
應差模式：教導(1點、2點、3點)/手動調節
微分模式：LS-401□為5步設定，LS-403為8步設定設定靈敏度微調功能 配備 定時器功能 配備有可變接通延遲定時器/斷開延遲定時器/ONE SHOT定時器 有效/無效切換式 定時器時間 約1?9,999ms 約0.5ms、1?9,999ms 約1?9,999ms 自動防干擾功能 裝備[最多可貼近安裝4臺檢測頭(但是LS-401□在H-SP模式下無效，LS-403在H-SP模式下最多可安裝2臺檢測頭)] 環
境
性
能使用環境溫度 -10～＋55℃(4～7臺貼近安裝時：-10～+50℃、8～16臺貼近安裝時：-10～＋45℃)(注意不可結露、結冰)、存儲時：-20～＋70℃ 使用環境濕度 35～85％RH，存儲時：35～85％RH 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 耐振動 頻率10～150Hz 雙振幅0.75mm或者最大加速度49m/s2 X,Y和Z方向各2小時 耐沖擊 加速度98m/s2(約10G) X,Y和Z方向各5次 材質 本體外殼：耐熱ABS，外罩：聚碳酸酯，按鈕開關：丙烯，突出開關：ABS 電纜 - (注4) 0.15mm2 5芯橡皮電纜，長2m 電纜延長 0.3mm2 以上的電纜全長可延長至100m 重量 本體重量：約15g，包裝重量：約20g 本體重量：約65g，包裝重量：約75g (注1)：無指定時的測量條件為使用環境溫度=+23℃。
(注2)：串聯連接5～8個LS-401(P)時為50mA，串聯連接9～16個時為25mA。
(注3)：串聯連接5～16個LS-403時為25mA。
(注4)： 連接器型不附帶電纜。請務必另行購買ONE SHOT電纜。
將LS-403連接至CC-Link對應通信單元SC-GU2-C時，請購買無線連接器。
母電纜(4芯)：CN-74-C1(電纜長1m)、CN-74-C2(電纜長2m)、CN-74-C5(電纜長5m)
子電纜(2芯)：CN-72-C1(電纜長1m)、CN-72-C2(電纜長2m)、CN-72-C5(電纜長5m)
